高压配电线路常用的电力电缆

作者：恒电高测发布时间：2020-12-30

目前，高压配电线路常用的电力电缆主要有油浸纸绝缘电力电缆、聚氯乙烯绝缘电力电缆和交联乙烯绝缘电力电缆3种。

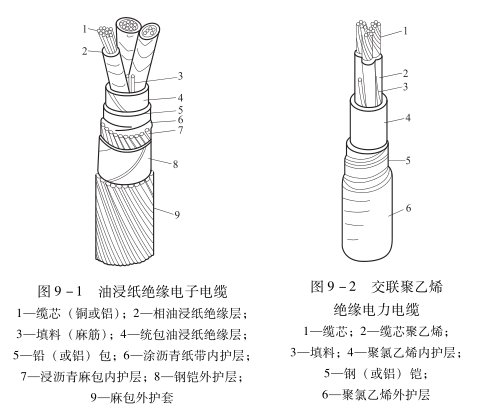

电缆的结构比较复杂，图9-1和图9-2分别表示出两种电缆的结构情况，而聚氯乙烯绝缘电力电缆和交联乙烯绝缘电力电缆结构是类似的。电力电缆是由缆芯导体、绝缘层和保护包3部分组成。缆芯导体采用铜或铝，用以传导电流。高压配电用的电缆常常做成3芯，常用的标称截面为16、25、35、 50、70、95、120、 150、 185. 240、300mm2等。绝缘层采用橡胶、聚氯乙烯、交联聚乙烯、油浸纸等材料，用做相间绝缘。上述电缆就是以其绝缘层材料来称呼的，保护包皮的作用主要是防止电缆受到光线、空气、水分和机械外力的损伤及防止腐蚀。材料常采用铅、铝、聚氯乙烯作为包皮，用钢带、钢丝作为铠装，用浸沥青的麻包来防腐。
