HDGC3311 手持式双向台区识别仪

主页 > 产品中心 > 电能表现场校验仪 >

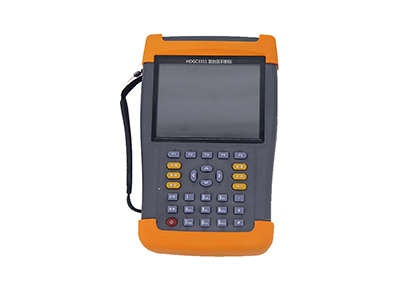

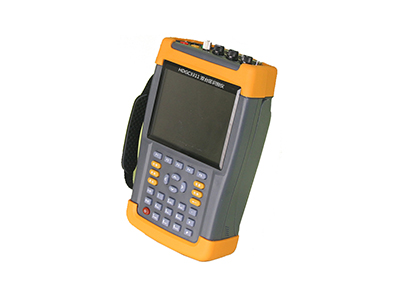

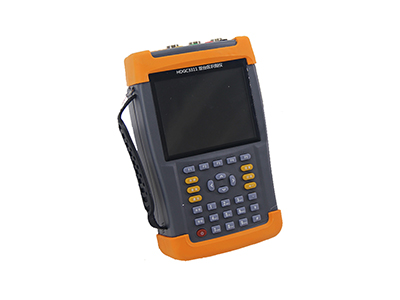

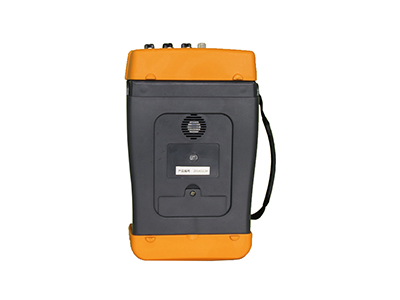

HDGC3311 手持式双向台区识别仪

      这是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。仪表外形美观、实用。

在线沟通
产品详情


    1、大功率FSK电力载波通讯方式,理论通讯距离满足任意的台区供电范围。


    2、特殊的脉冲电流发射及检测方式,保证不会因共高压的临近台区会发生串信号的错误。

    3、快速、方便的台区识别功能,分机发起,测试时间不超过6秒钟,结果准确率100%;结果显示内容描述简单、清晰、明确,显示内容包括被测用户所在的变压器台区编号及被测电表所在的相别(A相、B相、C相)情况,显示结果直观。

    4、分支识别功能,准确判别被测用户所在台区供电线路的分支,单台主机可以同时检测3个分支,多台主机同时工作可扩展至18个分支。

    5、具备台变互测功能,多台主机同时工作,可准确判定各被测试变台的独立性,有无电气连接关系。

    6、具备零火线判别功能,可以显示零火线接线是否正确,有无反接。

    7、具备相序判别功能,可判别ABC各相的相序是“正相序”还是“逆相序”。

    8、电流检测采用50A钳表、100A钳表、250A钳表和500A钳表(可选配柔性钳)。

    9、多种工作模式任意选择,组合方便,设置灵活;具有独立的电力载波、独立的电流脉冲发送和电力载波与电流脉冲综合方式等多种通讯方式。

    10、多机工作模式,仪器不分主、分机,每台设备都可以设置为主机或分机;支持一主多分、多主一分、多主多分三种模式,方便用户使用,可有效提高工作效率。

    11、精确测量三相电压、电流、有功功率、相角、功率因数、频率、总功率等多种电参量,可做为电参量测试仪使用。

    12、仪器能显示出电压缺相的情况,自动在液晶屏给出提示。

    13、低压电网电能质量分析。仪器可对三相电压2-51次谐波、三相电流2-51次谐波进行精密测量,同时还可以测量各相电压、电流的总谐波失真度。

    14、矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来,方便检查低压用户计量装置的错接线情况。

    15、简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来,使用者可对被测用户的波形情况一目了然。

    16、仪器具备自检功能,对因过压、冲击等原因导致部器件损坏情况出现时,仪器要对故障部分进行诊断并正确提示。

    17、仪器具备零火线自动识别功能,分机在进行台区或分支测试时,会自动识别零火线是否接对,并在屏幕上加以提示。

    18、采用大屏幕真彩色全透液晶屏,阳光下依然清晰。中文及图形化显示,界面友好,显示直观,操作简单。

    19、导电硅胶按键操作模式,设计合理、操作简便,其寿命长、灵敏度高,避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作,或操作灵敏度差而影响用户的正常使用。

    20、测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机,进行集中管理,能对数据记录进行分类统计,便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息;正确统计负荷分配情况、线损率等信息。

    21、为了保障操作的安全性,仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后,仪器确保无损坏并对误接线情况进行提示,并且仪器不能执行测试操作。


产品参数



台区测试部分

载波通讯方式:特种低频载波,距离:≥5km


电流测试距离:≥5km


识别周期:≤6秒


测试成功率:100%


分支识别数量:单主机3路(多主机方式可扩展18路)


钳型电流互感器:50mm(50A/100A/250A/500A)

                    250A/1250A柔性电流钳(选配)


电参量测量部分

电压:±0.2%                          电流:±0.5%


功率:±0.5%                          频率:±0.02Hz


相位:±0.2°

电能质量部分

电压谐波测量次数:2-51


电流谐波测量次数:2-51


电流谐波测量次数:2-51


谐波电流含有率测量误差:≤0.2%

工作环境

工作环境温度:-30℃~60℃


工作环境湿度:≤95%RH


工作电压:AC220V±10%

绝缘

  ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ


⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验

重量

1Kg

单机体积

25cm×16cm×6cm
