精密油介损自动测试仪

主页 > 产品中心 > 变压器检测仪 >

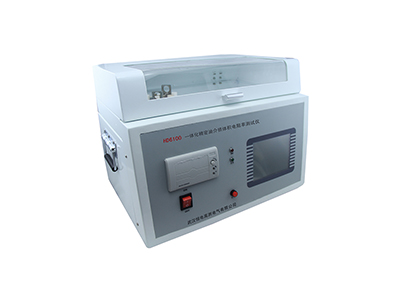

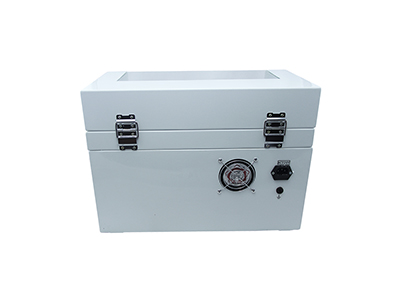

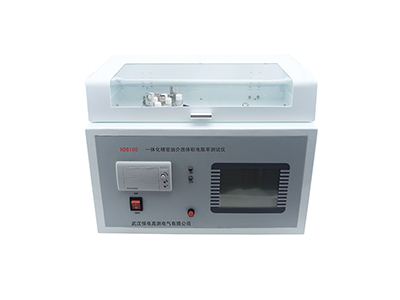

HD6100 油介损自动测试仪

       本产品是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的仪器。

在线沟通
产品详情



       HD6100一体化油介损体积电阻率测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了高频感应加热方式,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

       交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。内部标准电容器为SF6充气三极式电容,该电容的介损及电容量不受环境温度、湿度等影响,***仪器长时间使用后仍然精度一致。



产品特点

       1、高频感应加热方式,加热均匀、速度快、控制方便。

       2、采用全数字技术,智能自动化测量。

       3、大屏幕液晶显示,全中文菜单 ,测量结果可以打印输出。


产品参数



使用条件


0℃~40℃   RH<80%


电    源


AC 220V±10%  频率无限制


高压输出


1000V~22000V AC  体积电阻率500V   AC


精    度


2%


容    量


50VA   输出电流25mA


温控感应炉


***大功率800W


温度测量范围


<110℃


温度测量误差


±0.5℃


控温误差


±1℃


控温时间


室温到90℃  小于20min

测量范围
tgθ    无限制


Cx    1PF-200PF


Rx    10M-10T

精    度 △tg θ:
±(读数*1.0%+0.020%)

△Cx:
±(读数*0.5%+1PF)

△Rx:
±(读数*10%)

相对介电常数 εr
自动计算

体积电阻率 p
自动计算

外形尺寸
450(L)*310(W)*360(H)

重   量
20Kg
