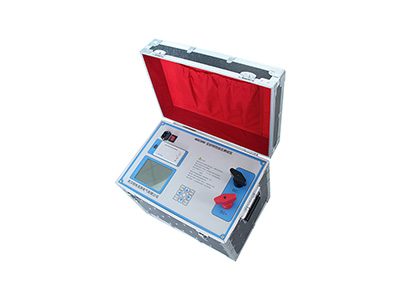

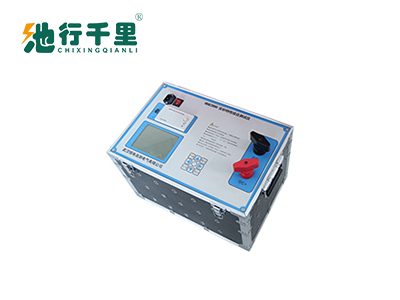

HDGC3990 直流断路器安秒特性测试仪

主页 > 产品中心 > 直流系统测试仪 >

HDGC3990 直流断路器安秒特性测试仪

        适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统,可以为运行维护部门提供直流保护电器动作特性的测试手段。

在线沟通
产品详情




      直流保护电器的安秒特性一般在国家实验室或检测站进行测试,设备占地面积大,需要配置专门的充电装置和大电流负载箱,操作复杂;部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验,但HDGC3990 直流断路器安秒特性测试系统无法准确测试其电流-动作时间特性。因而造成直流系统投运后,现场检修维护人员因不具备相应的测试手段和工具,无法检验直流保护电器的安秒特性是否满足要求。

      根据直流保护电器安秒特性测试的现实状况,本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统,可以为运行维护部门提供直流保护电器动作特性的测试手段,对直流保护电器的动作特性以及级差配合进行校验,以便提高直流系统运行的可靠性,保证电网的安全可靠运行。本测试系统适用于额定电流 1A~500A 直流断路器的安秒特性测试,并可用于 6A~100A 直流熔断器的安秒特性测试。


产品特点




      1、仪器既可以单独使用,也可以与 PC 机联机使用;

      2、320×240 液晶显示器、高速热敏打印机,人机对话全键盘操作方式,智能化工作全过程;

      3、采用电力电子控制技术产生大电流输出,输出电流响应速度快、精度高、连续可调;

      4、多个高精度传感器自动切换电流量程和高性能 14 位 AD 采集芯片;

      5、具有掉电存储功能,可以存 200 组试验数据;

      6、自动保存设置数据,掉电后开机后显示上一次的设置数据;

      7、任选安秒动作试验方式和通流不动作试验方式;

      8、联机使用方式时,可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成 EXCEL 报表等;

      9、仪器带有过热、过流、过压保护保护功能;

      10、仪器抗干扰能力强,电磁兼容性能强。


产品参数





电源输入

220V±10%

频    率

50Hz±0.5Hz

测试电流范围

0——500A;(可扩展至1000A)

测试电流纹波系数

小于2%

输出电流的稳定性

≤0.5%
安秒动作试验

时间记录:0-9.9S


最小时间分辨率:0.1mS

通流不动作试验

时间记录:0~9999S


最小时间分辨率:0.1S


环境温度

-20℃至50℃

外形尺寸

560mm(长)*410mm(宽)*350mm(高)

重    量

31kg
