超低频高压发生器

主页 > 产品中心 > 绝缘耐压测试仪 >

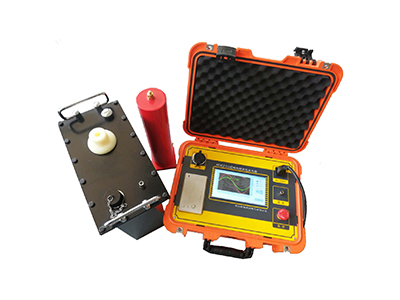

HDVLF 程控超低频高压发生器

          本产品可替代工频耐压。广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验。

在线沟通
产品详情

       超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。电力部门采用了降低试验频率,降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验。


产品特点



       1、电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。

       2、过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20毫秒。

       3、过流保护:设计为高低压双重保护,高压侧可按设定值进行精

       4、确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20毫秒。

       5、高压输出保护电阻设计在升压体内,所以外面不需另接保护阻。

       6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。


产品参数


输出额定电压
参见表1

输出频率
0.1Hz、0.05Hz、0.02Hz

带载能力
0.1Hz    至大1.1μF


0.5Hz    至大2.2μF


0.02Hz   至大5.5μF

测量精度
3%

电压正、负峰值误差
≤3%

电压波形失真度
≤5%

使用条件
户内、户外;温度:-10℃—+40℃;温度:≤85%RH

电源保险管
参加表1

电源
频率50Hz,电压200V±5%




    超低频系列产品表


型号 额定电压
带载能力

电源保险管 产品结构/重量
30/1.1 30KV(峰值)
0.1Hz,≤1.1μF

5A 控制器:4kg

升压器:25kg

0.05Hz,≤2.2μF


0.02Hz,≤5.5μF

50/1.1 50KV(峰值)
0.1Hz,≤1.1μF

10A 控制器:4kg

升压器:50kg

0.05Hz,≤2.2μF


0.02Hz,≤5.5μF

80/1.1 80KV(峰值)
0.1Hz,≤1.1μF

30A 控制器:4kg

升压器:50kg

0.05Hz,≤2.2μF


0.02Hz,≤5.5μF
