连锁装置根据其工作原理，可分为机械连锁和电气连锁两大类。
GG-1A型固定式高压开关柜，其隔离开关和断路器都固定安装在同一个铁架构.上。对于这种开关柜，常见的有以下连锁方式。
1.机械连锁装置
(1) 挡柱。在断路器的传动机构上加装圆柱形挡块，在开关柜的面板上有一圆洞，当断路器处于合闸状态时，挡柱从面板圆洞中被推出，恰好挡住隔离开关操作机构的定位销，使定位销无法拔出，隔离开关无法使用，这样就能有效地防止带负荷分、合隔离开关的误操作。

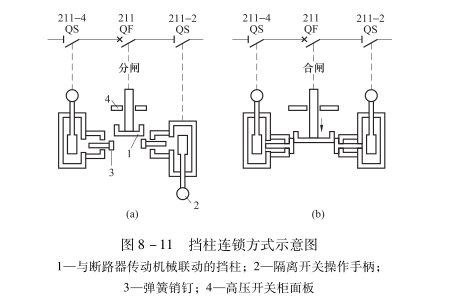

图8-11是挡柱连锁方式的示意图。
(2)连板。在电压互感器柜上，电压互感器隔离开关的操动机构，通过-一个连板与一套辅助接点联动。辅助接点是电压互感器的二次侧开关，当通过操动机构拉开电压互感器一次侧隔离开关时，电压互感器二次侧开关(辅助接点)也通过连板被转动到断开位置，可以防止通过电压互感器造成反送电。
(3)钢丝绳。已调好长度的一条钢丝绳，通过滑轮导向后,将两台不允许同时合闸的隔离开关的操动机构连接起来，一台开关合上后，钢丝绳被拉紧，再合另一台开关时，由于一定长度的钢丝绳的限制而不能合闸，这样就可用来防止误并列。
(4)机械程序锁。KS1型程序锁是一种机械程序闭锁装置，具有严格的程序编码,使操作顺序符合规程规定，如不按规定的操作顺序操作，操作就进行不下去。
这种程序闭锁装置已形成系列产品，目前有17 种锁，如模拟盘锁、控制手把锁、户内左刀闸锁、户内右刀闸锁、户内前网门锁、户内后网门锁等，用户可以根据自己的接线方式和配电设备装置的布置形式，选择不同的锁组合后，进行程序编码，就能满足电力供电系统对防止误操作的要求。
程序锁都由锁体、锁轴及钥匙等部分组成。锁体是主体部件，锁体上有钥匙孔，孔边有两个圆柱销，这两个圆柱销与钥匙上的两个编码圆孔相对应。两孔和钥匙牙花都按一定规律变化相对位置进行排列组合，可以构成上千种以上的编码，使上千把锁的钥匙不会重复，从而在同一个变、配电站内的所有的锁之间互开率几乎为零。
锁轴是程序锁对开关设备实现闭锁的执行元件，只有锁轴被释放时，开关设备才能操作。而锁轴的释放，***要由两把合适的钥匙同时操作才行，一把是上一步操作所装的程序锁的钥匙，另一把是本步操作所装的程序锁的钥匙。用这两把钥匙使锁轴释放，进行本步开关操作，操作后， 上一步操作的钥匙被锁住而留下来，而本步操作的钥匙取出来，去插到下步操作的程序锁上。
由于这把钥匙取出，所以这步操作的程序锁，其锁轴被制止，该开关设备被锁定在这个运行状态。
