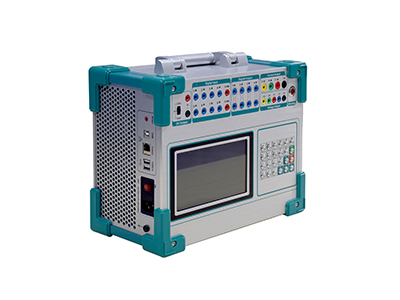

HDJB-702单片机三相继电保护测试仪
单片机型三相继电保护测试仪，适用于 10KV/35KV 保护调试。手提便携式继电保护测试仪，体积小。
持之以恒，服务电力
十年高压试验设备制造厂家
全国服务热线400-027-1996
全国服务热线400-027-1996
服务热线400-027-1996
产品概述
单片机型三相继电保护测试仪，适用于 10KV/35KV 保护调试。手提便携式继电保护测试仪，体积小。
产品特点
HDJB-702微机继电保护测试仪又称三相微机继电保护测试仪及三相微机继电保护校验仪，三相微机继电保护测试仪是继电保护专用电力测试仪。三相微机继电保护测试仪具有4相电压3相电流输出,适用于各种类型继电保护装置试验.三相微机继电保护测试仪每相电压可输出120V,每相电流30A，电流三并可输出90A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压， 或任意某一电压值的情况输出。
HDJB-702微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿))的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

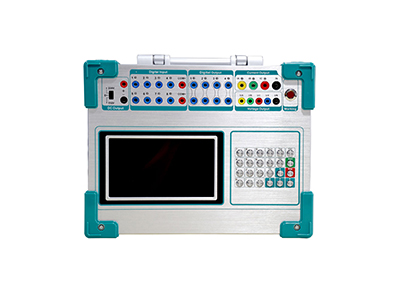

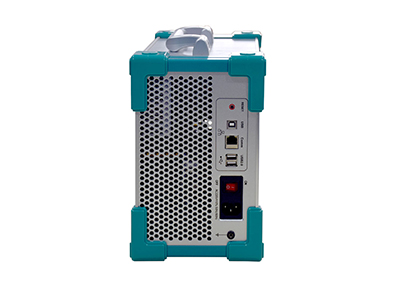

该三相微机继电保护测试仪采用高性能ARM加DDS控制方式，装置面板带有320*240寸液晶显示屏、旋转编码器和按键的方式，不用外接鼠标或键盘就可直接使用。装置背板设有USB口、通信口等，可方便地进行数据存取、数据通信和进行软件升级等。
该三相微机继电保护测试仪在试验的全过程及试验结果均液晶屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由触摸板和面板键盘进行。操作简单方便，只需简单的计算机知识，极易掌握。三相微机继电保护测试仪是继保测试工作者得心应手的好工具.
产品参数
1．交流电流源
| 单相电流输出（有效值） | 0–30A/相，精度：0.5% ±5mA |
| 三相并联输出(有效值) | 0–90A/三相同相位并联输出 |
| 相电流长时间允许工作值(有效值) | 10A |
| 每相最大输出功率 | 200VA |
| 三相并联电流最大输出功率 | 600VA |
| 三并电流最大输出允许工作时间 | 5s |
| 频率范围 | 0–500Hz，精度0.001Hz |
| 相位 | 0–360°，精度0.1° |
2．直流电流源
| 直流电流输出 | 0–±10A/相，精度：0.5% ±5mA |
3．交流电压源
| 单相电压输出（有效值） | 0–120V/相，精度：0.5% ±5mV |
| 线电压输出（有效值） | 0–240V |
| 相电压/线电压输出功率 | 70VA/90VA |
| 频率范围 | 0–500Hz，精度：0.01Hz |
| 相位 | 0–360°，精度：0.1° |
4．直流电压源
| 单相电压输出幅值 | 0–±160V，精度：0.5% ±5mV |
| 线电压输出幅值 | 0–±320V |
| 相电压/线电压输出功率 | 70VA/90VA |
5．开关量端子
| 开关量输入端子 | 8对 |
| 空接点 | 1–20mA，24V 装置内部有源输出 |
| 电位翻转 | 无源接点：低阻短接信号
有源接点：0-250V DC |
| 开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
6．其他
| 时间范围 | 1ms–9999s，测量精度：1ms |
| 手提系列单机体积重量 | 体积 320 x 168 x 250mm3，约12.5Kg |
| 电源 | AC220V±10%，50Hz，10A |
7．交流电流工作时间
| 10A≥工作电流 | 工作时间＞60分钟 |
| 20A≥工作电流≥10A | 工作时间＞70S |
| 30A≥工作电流≥20A | 工作时间＞15S |
| 工作电流≥30A | 工作时间＞5S |
