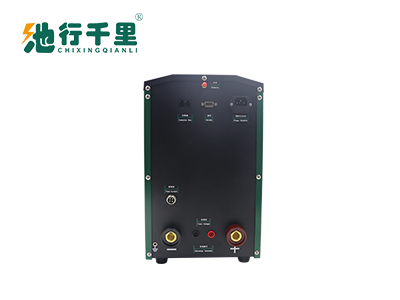

HDGC3980 蓄电池放电测试装置
HDGC3980蓄电池放电测试装置是专门针对蓄电池组进行核对性 放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
持之以恒，服务电力
十年高压试验设备制造厂家
全国服务热线400-027-1996
全国服务热线400-027-1996
服务热线400-027-1996
HDGC3980系列蓄电池组放电测试仪用于快速解决电池组核对性放电实验、容量测试、电池组日常维护。仪表可以实时监控放电过程中的蓄电池电压、放电电流、放电时间、放电容量等参数;适用于各种蓄电池的活化放电、蓄电池初充电时的放电、蓄电池的维护放电，同时也可检验蓄电池的储电性能及负载容量等;具有操作简便、放电安全等优点是通讯基站、变电站、轨道交通、水力发电站以及UPS机房等进行电池测试运维的理想选择。
● 选用7寸高清触摸屏:分辨率1024×800，高清显示，触控板采用军工级多层复合薄膜电阻式触摸板，抗干扰能力强，特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板，在任何环境下，均可清晰正常显示数据。
● 多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。
● 具备多项告警功能:使用过程中出现异常问题，如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电，不损坏仪表和相关检测设备。
● 操作智能化设计:配备快速对接插孔，连接简单，测试全程自动记录、智能分析，无需人工干预。
● 具有并机使用功能:能多台并机使用，满足300A以上的放电电流需求。
● 具有快速核容分析功能:可通过3-5分钟的快速放电预估蓄电池的剩余容量。
● 采用高分子聚合物正温度系数电阻:功耗小，抗浪涌能力强，避免红热现象安全系数高，具有过流自保护功能。
● 主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大，放电过程采用双CPU冗余设计，主副CPU协同工作，主CPU负责指令的运算与处理，副CPU负责报警监测与过程控制，当出现应急状况时主副CPU会同时锁定输出，当主副CPU其中一个出现指令运算异常时，另一个可以继续关闭输出，最大程度地保护测试的安全可靠性。
● 放电参数预设功能:内置多种常用的放电模板，满足不同类型电池的参数设置，模板数据掉电可保存，上电即可直接开始测试，无需频繁设置参数，让测试操作简单高效。
● 配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等，可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。
● 具有强大的存储功能:内置16G存储空间，可存储多达1000组放电数据，支持历史放电数据进行查看、分析、删除等管理动作，外置16G数据读卡器，可通过USB接口，将放电过程的数据进行拷贝，导入电脑中，透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。
● 放电可设定多个终止条件:放电容量到、放电时长到、单低电压低、整组电压低，其中任意一个测试条件达到后会自动停止放电，以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。
● 自带校准功能:仪器带有电压电流校准修正功能，可对测量值进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。
● 具备曲线查看功能:通过数据管理界面的历史数据曲线功能，可将内置的数据文件以图表和波形图的形式进行回看查询。
| HDGC3980=恒流放电+容量分析 | |||||||
| 通讯系统蓄电池检测维护通用产品(DC12V/24V/36V/48V) | |||||||
| 产品编号 | 监测范围 | 恒流范围 | 电流范围 | 适用容量 | 放电功能 | 容量测试 | 单体电压采集 |
| 800610 | 0~60V | DC:10~60V | 0~100A | 0~1000Ah | √ | √ | × |
| 800615 | 0~60V | DC:10~60V | 0~150A | 0~1500Ah | √ | √ | × |
| 800620 | 0~60V | DC:10~60V | 0~200A | 0~2000Ah | √ | √ | × |
| 800630 | 0~60V | DC:10~60V | 0~300A | 0~3000Ah | √ | √ | × |
| 电动自行车/电动叉车/高尔夫观光车等电池检测维护(DC48/72V/96V) | |||||||
| 产品编号 | 监测范围 | 恒流范围 | 电流范围 | 适用容量 | 放电功能 | 容量测试 | 单体电压采集 |
| 80481110 | 0~132V | DC:10~132V | 0~100A | 0~1000Ah | √ | √ | × |
| 80481115 | 0~132V | DC:10~132V | 0~150A | 0~1500Ah | √ | √ | × |
| 80481120 | 0~132V | DC:10~132V | 0~200A | 0~2000Ah | √ | √ | × |
| 80481130 | 0~132V | DC:10~132V | 0~300A | 0~3000Ah | √ | √ | × |
| 电力变电站蓄电池检测维护通用产品(DC48V/110V/220V) | |||||||
| 产品编号 | 监测范围 | 恒流范围 | 电流范围 | 适用容量 | 放电功能 | 容量测试 | 单体电压采集 |
| 8030050 | 0~300V | DC:10~300V | 0~50A | 0~500Ah | √ | √ | × |
| 8030080 | 0~300V | DC:10~300V | 0~80A | 0~800Ah | √ | √ | × |
| 8030120 | 0~300V | DC:10~300V | 0~120A | 0~1200Ah | √ | √ | × |
| 轨道交通供电系统蓄电池检测维护通用产品(DC48V/110V/220V/380V) | |||||||
| 产品编号 | 监测范围 | 恒流范围 | 电流范围 | 适用容量 | 放电功能 | 容量测试 | 单体电压采集 |
| 8045630 | 0~300V | DC:1~456V | 0~30A | 0~300Ah | √ | √ | × |
| 8060025 | 0~600V | DC:38~600V | 0~25A | 0~250Ah | √ | √ | × |
| 8060050 | 0~600V | DC:38~600V | 0~50A | 0~500Ah | √ | √ | × |
| 电站/UPS数据中心蓄电池检测维护方案(DC380V/480V) | |||||||
| 产品编号 | 监测范围 | 恒流范围 | 电流范围 | 适用容量 | 放电功能 | 容量测试 | 单体电压采集 |
| 80384803 | 0~600V | DC:300~600V | 0~30A | 0~300Ah | √ | √ | × |
| 80384804 | 0~600V | DC:38~600V | 0~40A | 0~400Ah | √ | √ | × |
| 80384808 | 0~600V | DC:38~600V | 0~80A | 0~800Ah | √ | √ | × |
| 满足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V电池组 | |||||||
| 8060030 | 0~600V | DC:10~600V | 0~30A | 0~300Ah | √ | √ | × |
| 8060060 | 0~600V | DC:10~600V | 0~60A | 0~600Ah | √ | √ | × |
| HDGC3980 | |||||
| 产品型号 | 48V系统 | 110V系统 | 220V系统 | 380V系统 | 480V系统 |
| 放电电压 | 32~60V | 80~132V | 176~270V | 300~460V | 380~580V |
| 放电电流 | 0~300A | 0~100A | 0~100A | 0~40A | 0~30A |
| 仪器功能特性 | |||||
| 显示功能 | 7寸LCD液晶触摸屏，分辨率1024*800 | ||||
| 电压测量精度 | ±0.5%FS+0.1V | ||||
| 电流测量精度 | ±1%FS+0.1A最大量程100A | ||||
| 放电电流显示精度 | 0.1A | ||||
| 数据保存容量 | 内置:16Gbit FLASH；外置16G储存 | ||||
| 数据通讯 | RS485*3;USB*1 | ||||
| 工作模式 | 恒流/恒功率，可并机/从机控制 | ||||
| 保护性能（液晶显示提醒+蜂鸣器告警) | |||||
| 主机保护功能 | 过温、过流、电流失控触发停机保护 | ||||
| 反接保护功能 | 极性接反声光告警提示 | ||||
| 异常保护 | 电源线掉电、主电缆掉电 | ||||
| 过温保护 | 内置温度传感探头,温度超过75℃,设备自动停止放电 | ||||
| 急停保护 | 外置空开断路器，用于紧急停机保护 | ||||
| 工作环境 | |||||
| 散热方式 | 强制风冷 | ||||
| 温度 | 工作温度范围:-5～50℃贮藏温度:-40～70℃ | ||||
| 湿度 | 相对湿度:0～90% (40+2℃) | ||||
| 海拔 | 额定海拔≤4000米 | ||||
| 工作电源 | |||||
| 电压 | 单相三线制:220V AC (-20%～+30%)，频率:45～65Hz | ||||
| 耐压测试 | 输入一机壳:2200Vdc 1min | ||||
| 输入一输出:2200Vdc 1min | |||||
| 输出一机壳:700Vdc 1min | |||||
| 安全性 | 满足EN610950 | ||||
| 仪器尺寸（mm） | 438*215*318 | 461*225*390 | 613*225*390 | 461*225*390 | 461*225*390 |
| 设备重量 | 13KG | 16KG | 20KG | 16KG | 16KG |
| 电缆接线 | 电缆快接插头(红正黑负)，尺寸:电流mm²*3米，正负各1根 | ||||
| HDGC3980=恒流放电+容量分析测试 | ||
| 产品规格 | 适用电池组容量 | 电压等级 |
| 48V 50A | 0～500Ah | 48V |
| 48V 100A | 0~1000Ah | |
| 48V 150A | 0~1500Ah | |
| 48V 200A | 0~2000Ah | |
| 48V 300A | 0~2000Ah | |
| 110V 30A | 0~300Ah | 80~132V |
| 110V 50A | 0～500Ah | |
| 110V 100A | 0～1000Ah | |
| 110V 200A | 0～2000Ah | |
| 220V 30A | 0~300Ah | 176~270V |
| 220V 50A | 0~500Ah | |
| 220V 100A | 0~1000Ah | |
| 220V 200A | 0~2000Ah | |
| 380V 30A | 0~300Ah | 300~460V |
| 380V 50A | 0~500Ah | |
| 380V 100A | 0~1000Ah | |
| 380V 150A | 0~1500Ah | |
| 480V 30A | 0~300Ah | 380~600V |
| 480V 40A | 0~400Ah | |
| 480V 80A | 0~800Ah | |
| 更多规格请直接致电400-027-1996 | ||
